Болид С2000-М Пульт контроля и управления

Что это за пульт

С2000-М — центральный прибор интегрированной системы «Орион». К нему по проводной линии RS-485 подключают блоки ИСО «Орион», и пульт обменивается с ними информацией. В такой связке система работает как блочно-модульный прибор приёмно-контрольный охранный и пожарный.

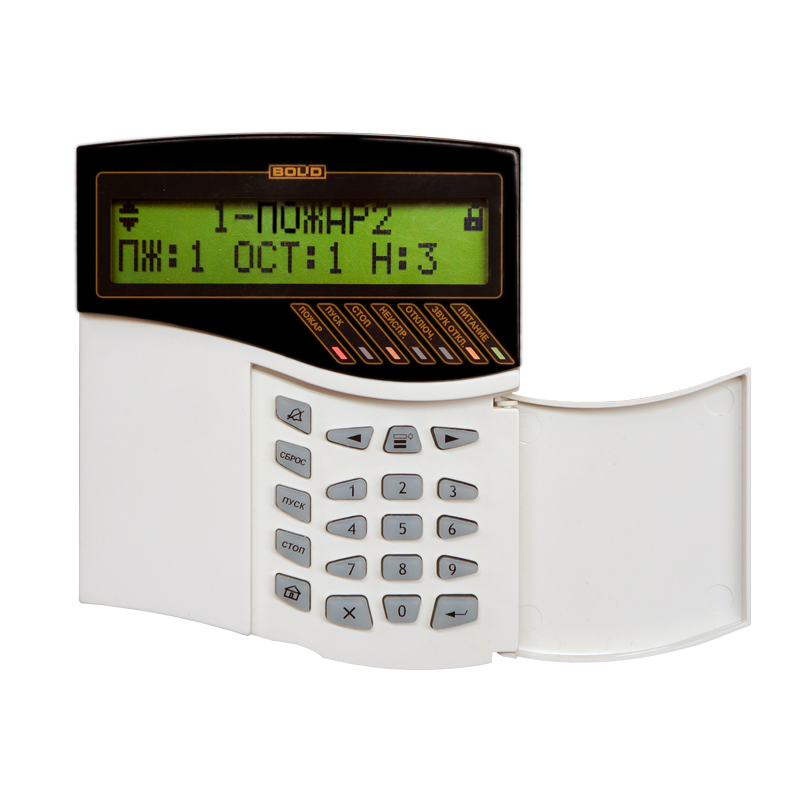

Кроме сигнализации, пульт вместе с блоками управляет световым, звуковым и речевым оповещением, газовым, порошковым, аэрозольным и водяным пожаротушением, противодымной защитой и инженерными системами здания. На лицевой стороне — жидкокристаллический индикатор на 2 строки по 16 символов.

Как работает

Пульт получает информацию от подключённых блоков, записывает события в журнал и управляет выходами системы — по стандартным программам или по сценариям, которые задаёт проектировщик.

• Линия с блоками. Интерфейс RS-485, одиночная линия длиной до 3000 м, до 127 блоков.
• Разделы и пользователи. До 511 разделов (защищаемых зон), до 128 групп разделов и до 2047 кодов пользователей.
• Автоматика. До 256 выходов под управлением стандартных программ и до 255 сценариев управления — на сложные сценарии их помещается меньше.
• Компьютер. Отдельная линия RS-232 длиной до 20 м.
• Питание. Два входа питания, напряжение 10,2–28,4 В постоянного тока. Часы реального времени работают от элемента CR2032 до 5 лет.

Основные характеристики

Характеристики — по данным производителя. Число сценариев для сложной логики управления будет меньше 255.

Где применяется

Пульт ставят на пост охраны или в диспетчерскую здания, где охранная и пожарная сигнализация, оповещение и пожаротушение собраны на приборах «Орион»: административные и торговые здания, склады, производственные корпуса, объекты с несколькими зданиями на одной линии RS-485. Помещение нужно отапливаемое — прибор рассчитан на температуру от −10 °C и корпус IP30.

Совместимость

С2000-М рассчитан на приборы ИСО «Орион», подключённые по RS-485, — блоки системы подбирают в разделе модули и расширители ОПС. Извещатели и оповещатели выбирают под эти блоки. Для связи с компьютером у пульта есть линия RS-232.

Как подобрать

• Размер системы. Сверьте проект с лимитами: 127 блоков, 2048 входов и выходов, 511 разделов.
• Трасса RS-485. Одна линия — до 3000 м. Разветвлённые объекты с корпусами на разных концах территории проверяйте по длине кабеля заранее.
• Место установки. Пульт крепится на стену в тёплом помещении с персоналом: на морозе ниже −10 °C он работать не рассчитан.
• Питание. Потребление небольшое — до 120 мА при 12 В в тревоге. Два входа питания позволяют завести на пульт два источника.
• Компьютер рядом. Линия RS-232 ограничена 20 м, поэтому ПК для работы с пультом ставят в том же помещении.

Другие приборы управления — в разделе контрольные панели.

Покупка и установка в Казахстане

Актуальная цена Болид С2000-М — в карточке товара. Соберём спецификацию системы «Орион» под ваш объект, отправим оборудование из Караганды в Астану, Алматы, Шымкент или другой город и выполним монтаж с пусконаладкой. Написать или позвонить в XCOMNS.

Часто задаваемые вопросы

Сколько блоков можно подключить к С2000-М?

До 127 блоков ИСО «Орион» на линии RS-485 длиной до 3000 м. Общий предел — 2048 контролируемых входов и выходов.

Можно ли зарезервировать линию RS-485?

У этого пульта линия связи с блоками одиночная. Резервированную линию производитель указывает для исполнения С2000М исп.02.

Сколько событий хранит пульт?

Журнал рассчитан не менее чем на 32 000 событий. Дата и время записываются по встроенным часам, которые питаются от элемента CR2032.
