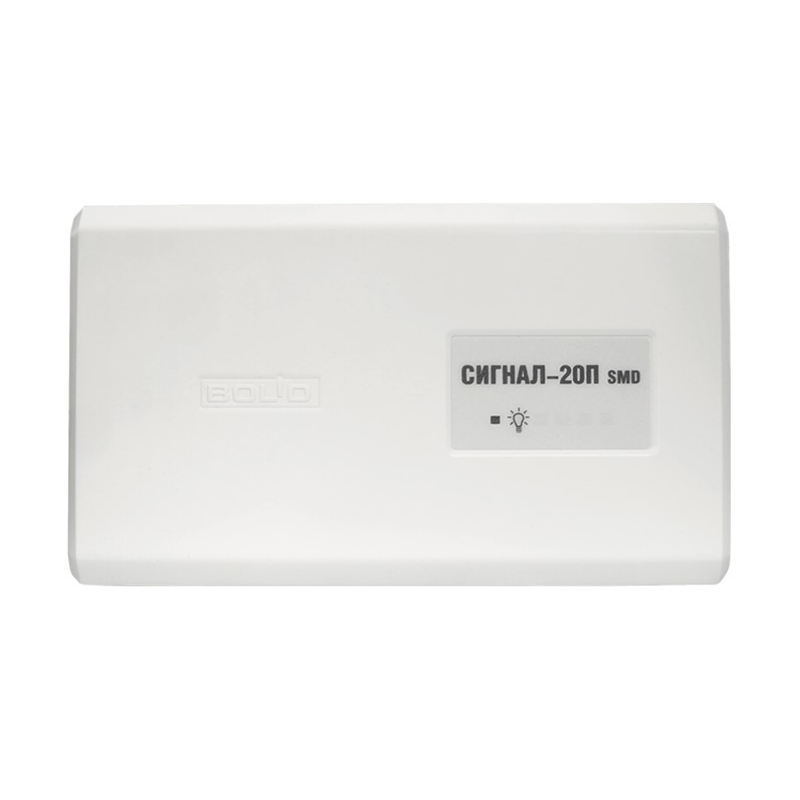

Болид Сигнал-20П — прибор приёмно-контрольный на 20 неадресных шлейфов для охранной и пожарной сигнализации в составе интегрированной системы охраны «Орион».
Что это за прибор приёмно-контрольный
Приёмно-контрольный прибор принимает сигналы извещателей, следит за исправностью шлейфов и управляет исполнительными устройствами. Сигнал-20П работает с неадресными извещателями: каждый шлейф объединяет свою группу датчиков, и прибор сообщает, в каком шлейфе тревога, а не какой конкретно извещатель сработал. К шлейфам подключают охранные и пожарные извещатели, контакторы и сигнализаторы с нормально-замкнутыми или нормально-разомкнутыми контактами.
Прибор рассчитан на ИСО «Орион» и связывается с ней по RS-485. Помимо 20 радиальных шлейфов, в нём есть 5 выходов, вход для считывателя Touch Memory и энергонезависимый буфер на 4096 событий. От исполнения Сигнал-20П исп.01 базовая модель отличается материалом и размером корпуса: у Сигнал-20П он пластиковый, 230 × 135 × 37 мм.
Как работает
В шлейф включают извещатели и оконечный резистор 4,7 кОм. Прибор постоянно контролирует напряжение на входе шлейфа: срабатывание извещателя, обрыв или замыкание меняют его, и прибор фиксирует событие, передаёт его в систему и при необходимости включает выходы.
- Шлейфы. 20 радиальных неадресных. Сопротивление проводов без оконечного резистора — до 1 кОм для охранных и до 100 Ом для пожарных шлейфов.
- Питание извещателей от шлейфа. Суммарный ток — до 3 мА; если в шлейфе одновременно тепловые и дымовые пожарные извещатели — до 1,2 мА. Извещатели с релейным выходом подключаются без ограничений.
- Выходы. 3 реле «сухой контакт» (до 2 А при 28 В или от 0,1 до 50 мА при 80 В) и 2 релейных выхода 12 или 24 В до 0,8 А с контролем цепи нагрузки на обрыв и короткое замыкание и защитой от перегрузки.
- Считыватель. 1 вход для считывателя Dallas Touch Memory или iButton; прибор управляет его зелёным и красным светодиодами.
- Настройка. Программа UProg.exe; к компьютеру прибор подключают по RS-485 через преобразователь интерфейсов.
- Защита корпуса. Датчик вскрытия — микроконтакт.
Основные характеристики
| Тип | Прибор приёмно-контрольный охранно-пожарный |
|---|---|
| Система | ИСО «Орион» |
| Шлейфы сигнализации | 20 радиальных неадресных |
| Сопротивление проводов шлейфа (без оконечного резистора) | до 1 кОм — охранные, до 100 Ом — пожарные |
| Допустимое сопротивление утечки | 20 кОм — охранные, 50 кОм — пожарные |
| Оконечный резистор | 4,7 кОм ± 5 % |
| Напряжение на входе шлейфа | 19–24 В при токе извещателей 0–3 мА; 27 ± 0,5 В при обрыве |
| Ограничение тока в замкнутом шлейфе | 26,5 мА (не более 20 мА через сработавший извещатель при напряжении на нём более 6,8 В) |
| Ток извещателей с питанием от шлейфа | до 3 мА; до 1,2 мА при одновременном включении тепловых и дымовых |
| Реле «сухой контакт» | 3 шт.: 28 В до 2 А или 80 В от 0,1 до 50 мА |
| Выходы с контролем цепи | 2 шт.: 12 или 24 В (по напряжению питания), до 0,8 А, контроль обрыва и КЗ током 1,5 мА, защита от перегрузки |
| Вход считывателя | 1, Dallas Touch Memory / iButton |
| Управление светодиодами считывателя | зелёный и красный, сигнал «+5 В КМОП», ток до 10 мА |
| Интерфейс | RS-485, протоколы «Орион» и «Орион 2.1» |
| Буфер событий | 4096 сообщений, энергонезависимый |
| Индикация | 1 индикатор режимов, встроенного звукового сигнализатора нет |
| Датчик вскрытия корпуса | микроконтакт |
| Питание | 10,2–28,0 В постоянного тока от внешнего источника, 2 ввода |
| Ток в дежурном режиме | 200–300 мА при 24 В; 400–600 мА при 12 В |
| Ток в режиме «Пожар» | 330 мА при 24 В; 650 мА при 12 В |
| Готовность после включения | не более 3 с |
| Рабочая температура | от −30 до +50 °C |
| Относительная влажность | до 98 % при +25 °C |
| Степень защиты | IP20 |
| Корпус и монтаж | пластик, настенный навесной |
| Габариты | 230 × 135 × 37 мм |
| Вес | не более 0,5 кг |
| Программирование | UProg.exe, подключение к ПК через преобразователь RS-485 |
Характеристики — по данным производителя. Ток в дежурном режиме зависит от количества токопотребляющих извещателей в шлейфах.
Где применяется
Охранная и пожарная сигнализация офисов, магазинов, школ, складов и производственных корпусов, где объект делят на зоны и собирают в единую систему «Орион». Корпус IP20 рассчитан на сухие помещения: щитовую, пост охраны, техническую комнату.
Совместимость
К шлейфам подключают неадресные охранные и пожарные извещатели: с релейным выходом — без ограничения по количеству, с питанием от шлейфа — в пределах суммарного тока 3 мА. Выходы управляют внешними исполнительными устройствами. Прибору нужен внешний источник постоянного тока 10,2–28 В; два ввода питания дают возможность подключить резервную линию. Для программирования потребуется преобразователь интерфейсов RS-485, а для расширения системы — модули и расширители ОПС.
Как подобрать
- Количество зон. Один прибор — 20 шлейфов. Если зон больше, в линию RS-485 системы «Орион» добавляют ещё приборы.
- Ток пожарных извещателей. Посчитайте суммарный ток датчиков в шлейфе до покупки: предел — 3 мА, а при смешанных тепловых и дымовых — 1,2 мА.
- Источник питания. В дежурном режиме прибор потребляет до 300 мА при 24 В или до 600 мА при 12 В, в режиме «Пожар» — 330 и 650 мА. От этих цифр отталкиваются при выборе блока питания и аккумулятора.
- Нагрузка на выходах. Оповещатели на 12 или 24 В с током до 0,8 А подключают к контролируемым выходам — так прибор увидит обрыв линии. Остальное — через реле «сухой контакт» до 2 А.
- Место установки. Прибор работает от −30 °C, но IP20 не защищает от влаги: неотапливаемая щитовая допустима, только если в ней сухо.
Другие приборы — в разделе контрольные панели, оборудование для пожарных систем — в разделе пожарная сигнализация.
Покупка и установка в Казахстане
Актуальная цена Сигнал-20П — в карточке товара. Привезём прибор из Караганды в Астану, Алматы, Шымкент или другой город. Разобьём объект на шлейфы, смонтируем сигнализацию и запрограммируем прибор под вашу систему «Орион». Обсудить проект.
Часто задаваемые вопросы
Чем Сигнал-20П отличается от Сигнал-20П исп.01?
Материалом и размером корпуса. У Сигнал-20П корпус пластиковый, габариты — 230 × 135 × 37 мм.
Можно ли включить в один шлейф дымовые и тепловые извещатели?
Да, но тогда суммарный ток извещателей с питанием от шлейфа не должен превышать 1,2 мА. Извещатели с релейным выходом подключаются без ограничений.
Как настроить прибор?
Программой UProg.exe. Прибор подключают к компьютеру по RS-485 через преобразователь интерфейсов.
Есть ли в приборе встроенная сирена?
Нет, встроенного звукового сигнализатора у Сигнал-20П нет. Звуковые оповещатели подключают к выходам прибора.
