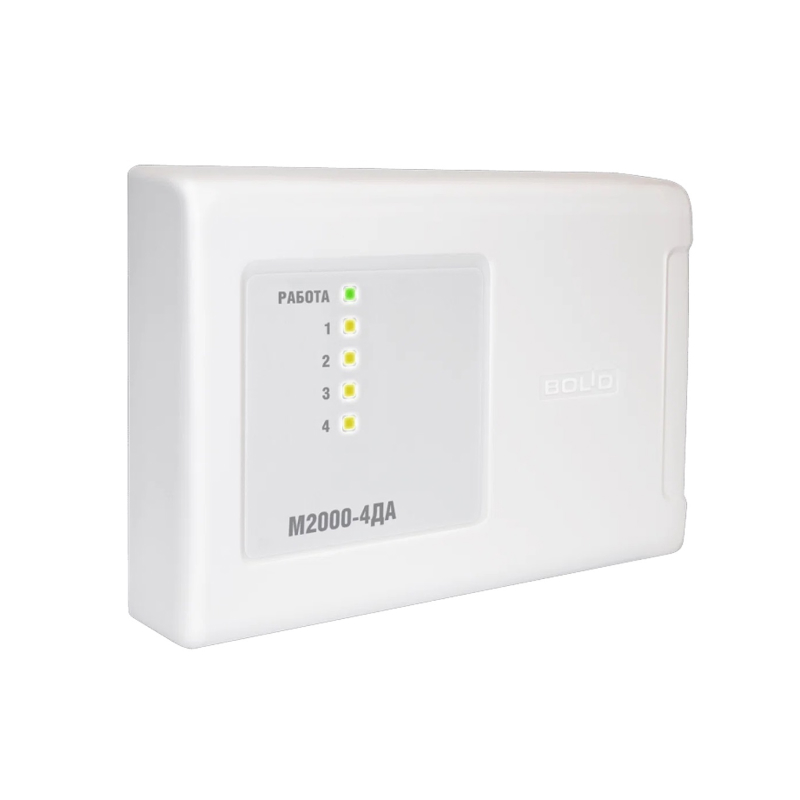

Болид М2000-4ДА Модуль ввода-вывода

Что это за модуль

Модуль ввода-вывода расширяет систему автоматизации: к нему подключают датчики и исполнительные цепи, а обмен данными с контроллером или диспетчерским ПО идёт по сети. Так сигналы с объекта собирают рядом с оборудованием, а к щиту управления тянут одну линию связи.

М2000-4ДА рассчитан на системы вентиляции и кондиционирования, отопления, холодного и горячего водоснабжения, водоотведения и обогрева кровли. На нём 4 аналоговых и 4 дискретных входа, 2 релейных выхода типа «сухой контакт» и 2 контролируемых транзисторных выхода. Связь — один порт RS-485 с протоколом Modbus в режимах RTU и ASCII.

Как работает

Модуль подключают к линии RS-485, и ведущее устройство Modbus опрашивает его входы и отправляет команды на выходы. Аналоговые входы принимают сигналы датчиков, дискретные — состояние контактов, а выходы включают и отключают внешние цепи.

• Релейные выходы — 2 «сухих контакта»: реле замыкает или размыкает внешнюю цепь, не подавая в неё собственное напряжение.
• Транзисторные выходы — 2 контролируемых выхода. Питание их нагрузки не входит в собственное потребление модуля.
• Линия связи — RS-485 со встроенной согласующей нагрузкой (терминатором) 120 Ом ± 5 % для модуля, который стоит в конце линии.
• Скорость обмена — от 1200 до 115 200 бод; её выставляют одинаковой для всех устройств линии.
• Питание — постоянное напряжение от 10,2 до 28,4 В, на модуле два входа питания.

Основные характеристики

Характеристики — по данным производителя.

Где применяется

Автоматика приточно-вытяжной вентиляции и кондиционирования, тепловые пункты и котельные, насосные станции водоснабжения и водоотведения, системы обогрева кровли. Модуль используют при диспетчеризации жилых комплексов, офисных и торговых зданий, где инженерное оборудование объединяют в одну сеть Modbus.

Совместимость

М2000-4ДА работает с ведущими устройствами, которые поддерживают Modbus RTU или ASCII по RS-485: промышленными контроллерами, панелями оператора, диспетчерским ПО через преобразователь интерфейсов. К входам подключают датчики и контакты оборудования, к выходам — цепи управления.

Как подобрать

• Перечень сигналов. Модуль даёт 4 аналоговых входа, 4 дискретных входа и 4 выхода. Если точек больше, на одну линию RS-485 ставят несколько модулей с разными адресами.
• Типы датчиков. Диапазоны сигналов аналоговых входов в описании не указаны — сверьте их с паспортом модуля до выбора датчиков.
• Блок питания. Нужен источник постоянного тока с напряжением в диапазоне 10,2–28,4 В. К 2 Вт самого модуля прибавьте нагрузку транзисторных выходов.
• Резерв. Два входа питания позволяют подать питание от двух источников.

Другие модули — в разделе модули и расширители ОПС.

Покупка и установка в Казахстане

Актуальная цена Болид М2000-4ДА — в карточке. Инженеры XCOMNS помогут составить перечень сигналов и подобрать модули под проект диспетчеризации, а заказ отправят из Караганды в Астану, Алматы, Шымкент и другие города Казахстана. Обсудить проект.

Часто задаваемые вопросы

Какие протоколы поддерживает модуль?

Modbus в режимах RTU и ASCII по интерфейсу RS-485, скорость — от 1200 до 115 200 бод.

Сколько мощности заложить на модуль?

Сам модуль потребляет не более 2 Вт при питании постоянным напряжением 10,2–28,4 В. Нагрузку, подключённую к транзисторным выходам, считают отдельно и добавляют к этой цифре.

Нужен ли внешний терминатор на линии RS-485?

В модуле есть встроенная согласующая нагрузка 120 Ом ± 5 %. Её используют, когда модуль стоит в конце линии.
