- Краткое описание

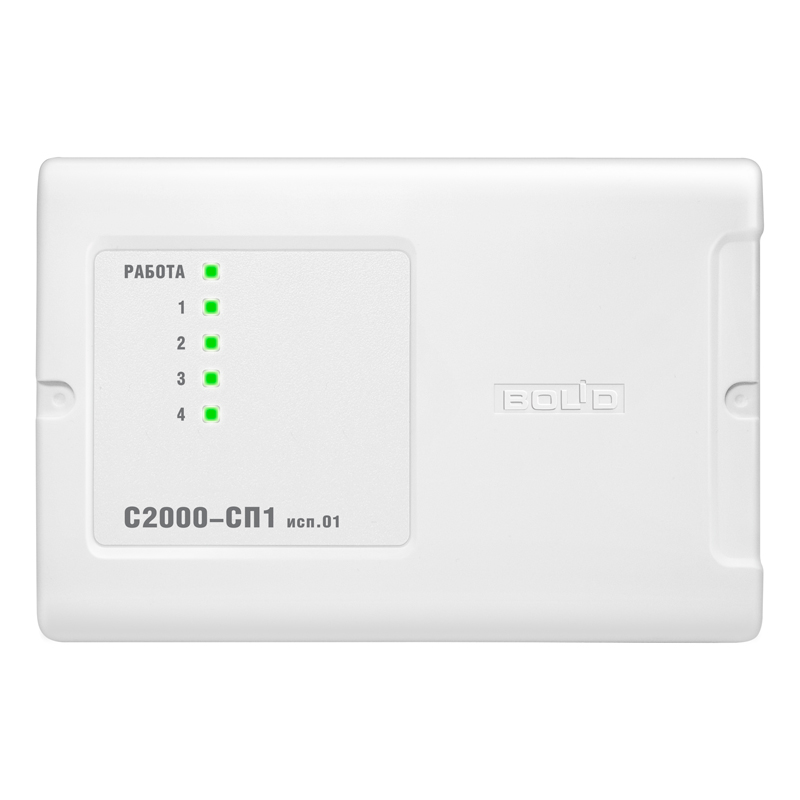

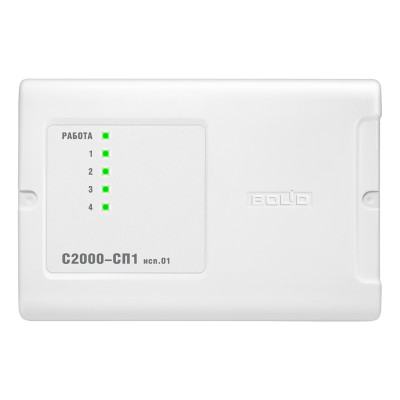

Болид С2000-СП1 исп.01 — релейный блок на 4 выхода с управлением по RS-485 для ИСО «Орион»: включает сирены, лампы и замки, передаёт тревоги на пульт централизованного наблюдения.
Что это за релейный блок
Релейный блок, или релейный расширитель, добавляет в систему «Орион» выходы с «сухими» контактами. С2000-СП1 получает команды по интерфейсу RS-485 и переключает 4 реле. Так система управляет исполнительными устройствами — лампами, сиренами, электромагнитными замками — и взаимодействует с другими приборами и системами на релейном уровне.
У каждого реле переключающиеся контакты. Один выход коммутирует ток до 7 А, а кратковременно — до 10 А. В пожарной сигнализации блок формирует стартовый импульс на прибор пожарный управления.
Как работает
Блок подключается к линии RS-485 системы «Орион» и по протоколу «Орион» принимает команды на включение и выключение реле. Состояние показывают 5 светодиодов на лицевой панели.
- Выходы на ПЦН. Тревожное извещение на пульт централизованного наблюдения передаётся размыканием контактов реле.
- Нагрузка. До ~280 В переменного или =125 В постоянного напряжения; мощность каждого реле — до 2500 ВА на переменном и до 300 Вт на постоянном токе.
- Кратковременный режим 10 А — не дольше одной минуты, пауза между включениями не менее 20 минут.
- Питание — внешний источник постоянного тока 10,2–28,4 В; есть дополнительный ввод для резервного источника.
- Защита корпуса. Датчик вскрытия на микропереключателе.
- Настройка. Программа UProg.exe, связь с компьютером — через RS-485 и преобразователь интерфейсов.
Основные характеристики
| Тип | Блок релейный (релейный расширитель) |
|---|---|
| Релейные выходы | 4, переключающиеся контакты |
| Коммутируемый ток одного выхода | 7 А; 10 А кратковременно (до 1 мин, пауза от 20 мин) |
| Коммутируемое напряжение | до ~280 В, до =125 В |
| Коммутируемая мощность реле | до 300 Вт (постоянный ток), до 2500 ВА (переменный ток) |
| Интерфейс | RS-485, протокол «Орион» |
| Индикация | 5 светодиодов на лицевой панели |
| Датчик вскрытия | микропереключатель |
| Питание | 10,2–28,4 В постоянного тока, внешний источник + ввод резервного |
| Ток потребления, максимум | 300 мА при 12 В, 150 мА при 24 В (без исполнительных устройств) |
| Ток в дежурном режиме | 20 мА при 12 В, 15 мА при 24 В (выходы выключены) |
| Готовность после включения | не более 5 с |
| Рабочая температура | от −30 до +55 °C |
| Влажность | до 98 % при +25 °C |
| Степень защиты | IP40 |
| Программирование | UProg.exe |
| Монтаж | настенный навесной или на DIN-рейку |
| Габариты | 156 × 107 × 39 мм |
| Масса | не более 0,3 кг |
Характеристики — по данным производителя. Ток потребления указан без учёта питания подключённых исполнительных устройств.
Где применяется
С2000-СП1 нужен везде, где сигнализации «Орион» надо физически что-то включить или отключить: сирену и световое табло на складе, электромагнитный замок на двери, сигнал на пульт централизованного наблюдения охранной организации, пуск прибора пожарного управления. Диапазон от −30 °C и влажность до 98 % допускают установку в неотапливаемых помещениях; корпус IP40 от воды не защищён.
Совместимость
Блок подключается к линии RS-485 приборов ИСО «Орион» — пульта или другого прибора системы, их ищите в разделе контрольные панели. На выходы реле подключают сирены и оповещатели, лампы, замки, входы других систем. Для программирования с компьютера понадобится преобразователь интерфейсов RS-485.
Как подобрать
- Ток нагрузки. Постоянная нагрузка на один выход — не больше 7 А. Режим 10 А допустим только кратковременно, поэтому мощные устройства лучше включать через промежуточный контактор.
- Род тока. На переменном токе реле коммутирует до 2500 ВА, на постоянном — только до 300 Вт: для нагрузки 12 или 24 В это ограничение важнее.
- Место монтажа. DIN-рейка удобна в шкафу автоматики, навесной монтаж — на стене рядом с управляемым оборудованием.
- Резервное питание. Дополнительный ввод позволяет подключить резервный источник, чтобы блок продолжал работать при пропадании основного питания.
Другие блоки системы — в разделе модули и расширители ОПС.
Покупка и установка в Казахстане
Актуальная цена С2000-СП1 исп.01 — в карточке товара. Отгрузим блок из Караганды в Астану, Алматы, Шымкент и другие города, при необходимости подключим его к системе «Орион» и настроим логику реле. Контакты XCOMNS.
Часто задаваемые вопросы
Можно ли коммутировать реле сетевую нагрузку переменного тока?
Да, коммутируемое переменное напряжение — до ~280 В, мощность одного реле — до 2500 ВА при токе не больше 7 А.
Как передать тревогу на пульт централизованного наблюдения?
Линию связи с ПЦН заводят на контакты одного из реле: блок передаёт тревожное извещение размыканием этих контактов.
Можно ли поставить блок в неотапливаемом помещении?
Рабочий диапазон — от −30 до +55 °C при влажности до 98 % (при +25 °C). Корпус IP40 защищает от твёрдых частиц, но не от воды.
