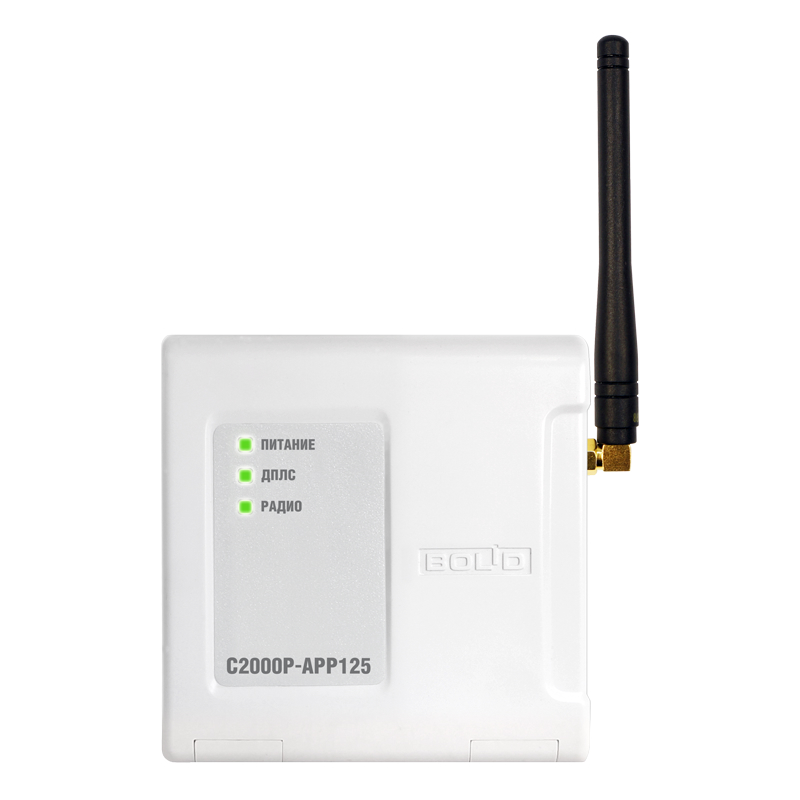

Болид С2000Р-АРР125 Адресный радиорасширитель

Что это за радиорасширитель

С2000Р-АРР125 связывает беспроводные устройства серии С2000Р с проводной адресной системой. Он включается в двухпроводную линию связи (ДПЛС) контроллера С2000-КДЛ или С2000-КДЛ-2И и работает в составе интегрированной системы «Орион».

Радиорасширитель выбирают там, где тянуть кабель к каждой точке сложно или нежелательно: в помещениях с готовой отделкой, на временных объектах, в удалённых частях здания. К одному расширителю подключается до 125 устройств, а дальность связи на открытой местности — не менее 1200 м для радиоустройств версии 2.0 и выше.

Как работает

Расширитель подключают к ДПЛС, и он обменивается данными с радиоустройствами в диапазоне 868 МГц на одном из 10 частотных каналов. Если устройство перестаёт выходить на связь, это обнаруживается за настраиваемое время.

• Радиоканал. Частоты 866,0–868,0, 868,0–868,2 и 868,7–869,2 МГц, излучаемая мощность не более 25 мВт.
• Дальность. Не менее 1200 м на открытой местности для радиоустройств версии 2.0 и выше, 600 м — для более ранних версий.
• Контроль связи. Время обнаружения потери связи с радиоустройством — от 30 до 900 с, по умолчанию 270 с.
• Питание. От ДПЛС: до 18 мА с включённым приёмопередатчиком и до 5,7 мА с выключенным. От источника 12 В в дежурном режиме — в среднем 15 мА. Допустимое напряжение — 10,2–28,4 В.
• Настройка. Прямое подключение к компьютеру по USB.

Основные характеристики

Характеристики — по данным производителя. Дальность радиосвязи указана для открытой местности; внутри здания её уменьшают стены и перекрытия.

Где применяется

Объекты на базе «Орион», где часть устройств удобнее подключить по радио: офисы и торговые помещения с готовым ремонтом, склады и ангары, отдельно стоящие постройки на территории. Степень защиты IP20 (IP30 при креплении на стену) рассчитана на установку в помещении. Рабочий диапазон от −30 до +55 °C допускает сухие неотапливаемые помещения, но в сильные казахстанские морозы температура может выйти за этот предел.

Совместимость

Расширитель работает с контроллерами двухпроводной линии С2000-КДЛ и С2000-КДЛ-2И в интегрированной системе «Орион» и с радиоканальными устройствами серии С2000Р. Дальность не менее 1200 м производитель указывает для радиоустройств версии 2.0 и выше, поэтому при подборе проверьте версию устройств. Внешний источник питания должен выдавать напряжение в пределах 10,2–28,4 В.

Как подобрать

• Число устройств. Не более 125 на один расширитель — при большем количестве потребуется ещё один.
• Версия радиоустройств. Для устройств версии ниже 2.0 рассчитывайте на дальность 600 м на открытой местности.
• Место установки. Ближе к зоне, где стоят радиоустройства, и в помещении — оболочка имеет степень защиты IP20.
• Питание. От ДПЛС или от отдельного источника 12 В. При питании от линии учитывайте ток до 18 мА в расчёте нагрузки на контроллер.

Другие модули для систем сигнализации — в разделе модули и расширители ОПС.

Покупка и установка в Казахстане

Актуальная цена С2000Р-АРР125 указана в карточке товара. Отправим расширитель из Караганды в Астану, Алматы, Шымкент и другие города, поможем подобрать радиоустройства и выполним монтаж и настройку системы «Орион». Связаться с нами.

Часто задаваемые вопросы

Сколько радиоустройств можно подключить к одному расширителю?

Не более 125 устройств серии С2000Р. Время, за которое расширитель обнаруживает потерю связи с устройством, настраивается от 30 до 900 с.

С какими контроллерами работает С2000Р-АРР125?

С контроллерами С2000-КДЛ и С2000-КДЛ-2И: расширитель включается в их двухпроводную линию связи в составе системы «Орион».

Можно ли установить расширитель в неотапливаемом помещении?

Рабочий диапазон — от −30 до +55 °C, степень защиты IP20, при креплении на стену — IP30. В сухом неотапливаемом помещении это допустимо, если зимой там не бывает холоднее −30 °C.
