- Краткое описание

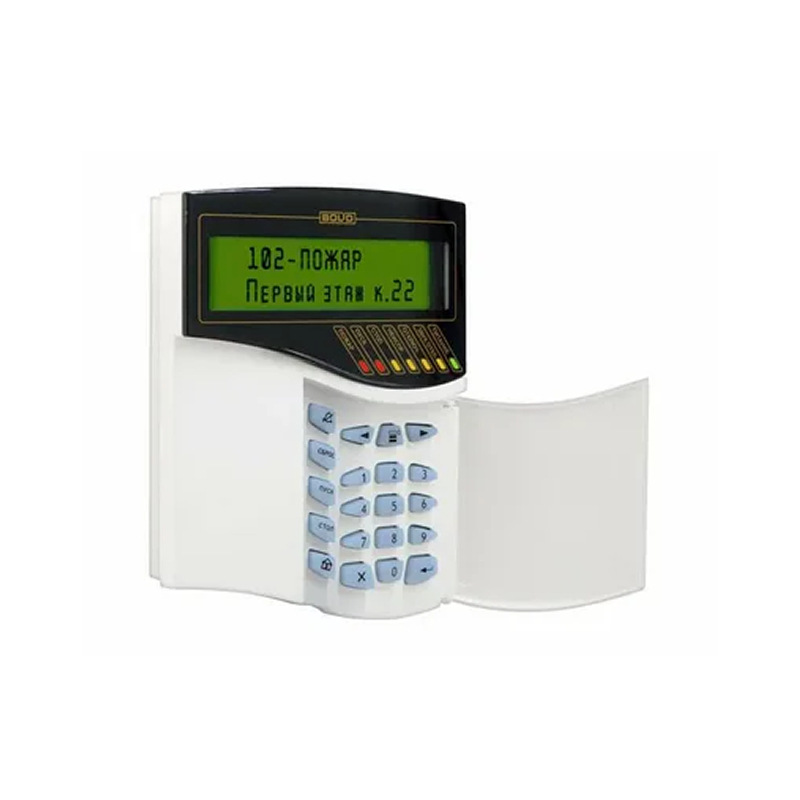

Болид С2000М исп.02 — охранно-пожарный пульт контроля и управления с резервированной линией RS-485 для адресных систем «Орион», где обрыв одной линии связи не должен отключать блоки.
Что это за пульт контроля и управления
Пульт С2000М исп.02 — прибор верхнего уровня в адресной системе охранной, пожарной сигнализации и управления противопожарным оборудованием. Он объединяет приборы системы: блоки ИСО «Орион» подключаются к пульту по интерфейсу RS-485, а оператор видит состояние системы на двухстрочном ЖК-индикаторе по 16 символов в строке.
Главная особенность этого исполнения — линия связи с блоками бывает не только одиночной, но и резервированной. Основная и резервная линии могут иметь длину до 3000 м каждая. Это полезно на объектах, где кабель RS-485 идёт между зданиями или через зоны с риском повреждения.
Как работает
Пульт обменивается информацией с блоками на линии RS-485, объединяет контролируемые входы в разделы, принимает команды пользователей по кодам и управляет выходами: по стандартным программам или по сценариям.
- Резервирование связи — вторая линия RS-485 дублирует основную; на одной линии до 127 блоков.
- Ёмкость — до 2048 входов и выходов под контролем, до 511 разделов, объединённых максимум в 128 групп.
- Доступ — до 2047 кодов пользователей.
- Логика — 256 выходов на стандартных программах, 255 сценариев и 255 элементов в сценариях; сложные сценарии уменьшают доступное количество.
- Часы — встроенные часы реального времени на батарейке CR2032 работают автономно до 5 лет.
Основные характеристики
| Тип прибора | Пульт контроля и управления охранно-пожарный |
|---|---|
| Интерфейс связи с блоками ИСО «Орион» | RS-485 |
| Тип линии | одиночная или резервированная |
| Длина основной и резервной линий | каждая до 3000 м |
| Количество блоков | до 127 |
| Входы и выходы под контролем | до 2048 |
| Разделы (защищаемые зоны) | до 511 |
| Группы разделов | до 128 |
| Коды пользователей | до 2047 |
| Сценарии управления | до 255, для сложных — меньше |
| Элементы в сценариях | до 255 |
| Выходы на стандартных программах | до 256 |
| Объём журнала | от 32 000 событий |
| Экран | жидкокристаллический, 2 × 16 символов |
| Питание | постоянный ток от 10,2 до 28,4 В |
| Входы питания | 2 |
| Дежурный режим, средний ток | 12 В — 60 мА; 24 В — 35 мА |
| Тревога, максимальный ток | 12 В — 120 мА; 24 В — 65 мА |
| Батарейка часов | CR2032, ресурс до 5 лет |
| Защита оболочкой | IP30 (прибор на стене) |
| Диапазон температур | от −10 до +55 °C |
| Относительная влажность | 93 % при +40 °C |
| Вибрация | 1–35 Гц, до 0,5 g |
| Средняя наработка на отказ | от 80 000 ч |
| Клеммы | под винт, сечение провода от 0,2 до 1,5 мм² |
| Размеры | 140 × 114 × 25 мм |
| Вес | до 0,3 кг |
| Установка | навесная на стену |
Характеристики — по данным производителя.
Где применяется
С2000М исп.02 выбирают для систем, где связь пульта с блоками важна для пожарной безопасности: торговые центры, бизнес-центры, больницы и школы, производственные площадки с отдельными корпусами. Сам пульт размещают в отапливаемой дежурной части или помещении охраны: корпус IP30 и нижняя граница −10 °C не рассчитаны на улицу и неотапливаемые помещения.
Совместимость
К пульту подключаются приборы ИСО «Орион» по RS-485 — например, блоки из раздела модули и расширители ОПС. Извещатели и оповещатели для системы подбирают под выбранные блоки. Для резервирования связи прокладывают две линии RS-485 разными трассами.
Как подобрать
- Нужна ли резервная линия. Если кабель RS-485 выходит за пределы одного помещения или здания, исполнение с резервированной линией снижает риск потерять связь с блоками.
- Длина трасс. И основная, и резервная линии — не длиннее 3000 м. Резервную трассу лучше вести отдельно от основной.
- Масштаб проекта. Посчитайте блоки (до 127), разделы (до 511) и коды пользователей (до 2047) — это пределы одного пульта.
- Источник питания. Прибор принимает 12 или 24 В и имеет 2 входа питания; ток в тревоге не превышает 120 мА при 12 В.
Приборы для построения всей системы — в разделе пожарная сигнализация.
Покупка и установка в Казахстане
Актуальную цену пульта смотрите в карточке. XCOMNS проектирует и монтирует системы на оборудовании Болид: поможем рассчитать количество блоков, проложить резервированную линию и настроить сценарии. Отгружаем из Караганды по всему Казахстану — в Астану, Алматы, Шымкент и другие города. Контакты для заявки.
Часто задаваемые вопросы
Что даёт резервированная линия RS-485?
Пульт связан с блоками по двум линиям — основной и резервной, каждая длиной до 3000 м. Такая схема нужна, когда повреждение одного кабеля не должно оставить систему без связи.
Можно ли использовать пульт с одной линией связи?
Да, производитель указывает для С2000М исп.02 оба типа линии: одиночную и резервированную.
Сколько разделов и пользователей поддерживает пульт?
До 511 разделов, собранных не более чем в 128 групп, и до 2047 кодов пользователей.
