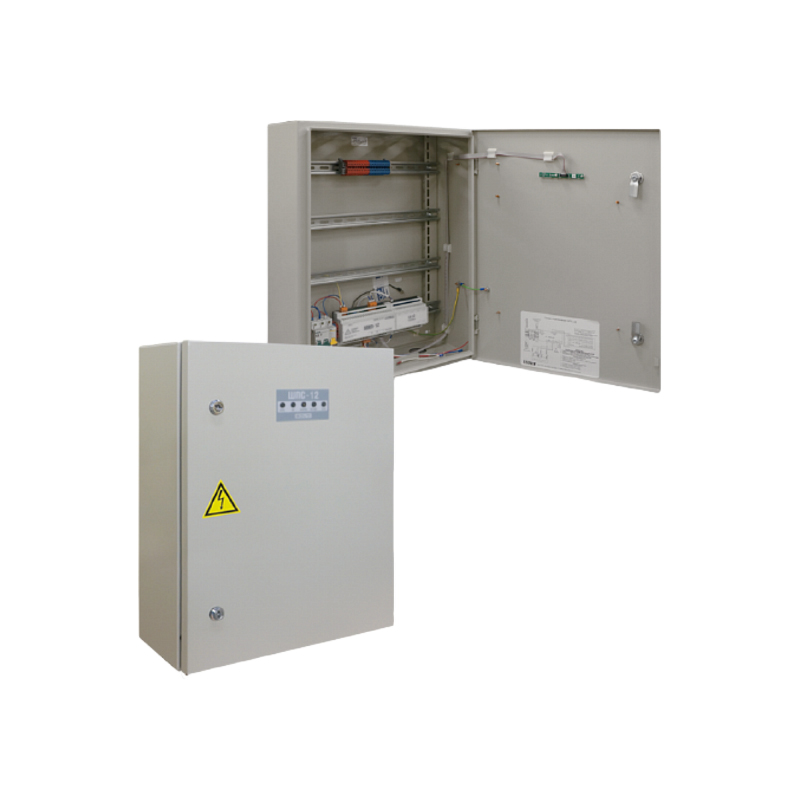

Болид ШПС-12 исп.10 Шкаф пожарной сигнализации

Что это за шкаф пожарной сигнализации

Приборы пожарной сигнализации удобнее собрать в одном месте: так проще подвести и зарезервировать питание, развести линии связи и обслуживать систему. ШПС-12 решает именно эту задачу. В него устанавливают приборы пожарной автоматики и приёмно-контрольные приборы охранно-пожарной сигнализации; шкаф питает их напряжением 12 В и связывает по RS-485 друг с другом и с внешними контроллерами. Производитель разработал его с учётом требований СП 484.1311500.2020.

Шкаф рассчитан на совместное использование с ППКУП «Сириус» и пультом контроля и управления охранно-пожарным «С2000М», включая их исполнения. Оболочка имеет степень защиты IP41.

Как работает

Основное питание — однофазная сеть 230 В, 50/60 Гц. От сети на выходах шкафа (13,6 ± 0,6) В. Если сеть пропадает, приборы питаются от двух аккумуляторов, и выходное напряжение составляет от 9,5 до 13,5 В.

• Вводы питания. Их у шкафа 2.
• Выходы 12 В. 7 выходов для приборов внутри шкафа, до 0,65 А на каждый, номинальный суммарный ток нагрузки — 3 А.
• RS-485 внутри шкафа. 7 выходов для линий интерфейса; длина линии до каждого прибора — не более 10 м.
• RS-485 для внешних устройств. 2 изолированных интерфейса с линиями до 3000 м при 9600 бит/с. Электрическая прочность изоляции — не менее 500 В, 50 Гц.
• Монтажный комплект. В шкаф можно установить комплект МК-1.

Основные характеристики

Характеристики — по данным производителя. Мощность указана без учёта дополнительных потребителей.

Где применяется

Административные и общественные здания, торговые центры, производственные корпуса — объекты, где пожарную сигнализацию строят на «Сириусе» или «С2000М» и приборы нужно собрать в одном шкафу с резервированным питанием. IP41 — исполнение для помещений: пожарного поста, электрощитовой, технического помещения.

Совместимость

Шкаф согласован с ППКУП «Сириус» и пультом «С2000М» в их исполнениях. Подбирая приборы в разделах контрольные панели и модули и расширители ОПС, сверяйте напряжение питания и ток потребления с параметрами выходов шкафа. Под резерв заказывают 2 батареи АБ1217С или АБ1217М.

Как подобрать

• Напряжение приборов. Все устройства внутри должны питаться от 12 В.
• Бюджет тока. Суммарная нагрузка ограничена 3 А. Каждый из 7 выходов даёт до 0,65 А, но загрузить все выходы до предела одновременно нельзя — считайте общий ток приборов.
• Число приборов. Внутри шкафа — 7 выходов питания и 7 выходов RS-485, линия до прибора не длиннее 10 м.
• Внешние линии. Для связи с удалёнными контроллерами есть 2 изолированных RS-485 — до 3000 м на скорости 9600 бит/с.
• Место установки. Сухое помещение; учитывайте массу шкафа с батареями — до 30 кг.

Остальное оборудование — в разделе пожарная сигнализация.

Покупка и установка в Казахстане

Узнать актуальную цену Болид ШПС-12 исп.10 можно в карточке. Поставим шкаф вместе с приборами и аккумуляторами в Астану, Алматы, Шымкент или другой город — отправка из Караганды. Соберём шкаф, подключим приборы и проведём пусконаладку системы: свяжитесь с нами.

Часто задаваемые вопросы

Какие приборы размещают в ШПС-12?

Приборы пожарной автоматики и приёмно-контрольные приборы охранно-пожарной сигнализации. Производитель рассчитывал шкаф на совместную работу с ППКУП «Сириус» и пультом «С2000М».

Сколько приборов можно подключить внутри?

Есть 7 выходов «12 В» по 0,65 А и 7 выходов RS-485. Общий ток нагрузки при этом не должен превышать 3 А.

Какие аккумуляторы ставят в шкаф?

Две батареи серии «Болид» АБ1217С или АБ1217М. От них выходное напряжение — 9,5–13,5 В.
