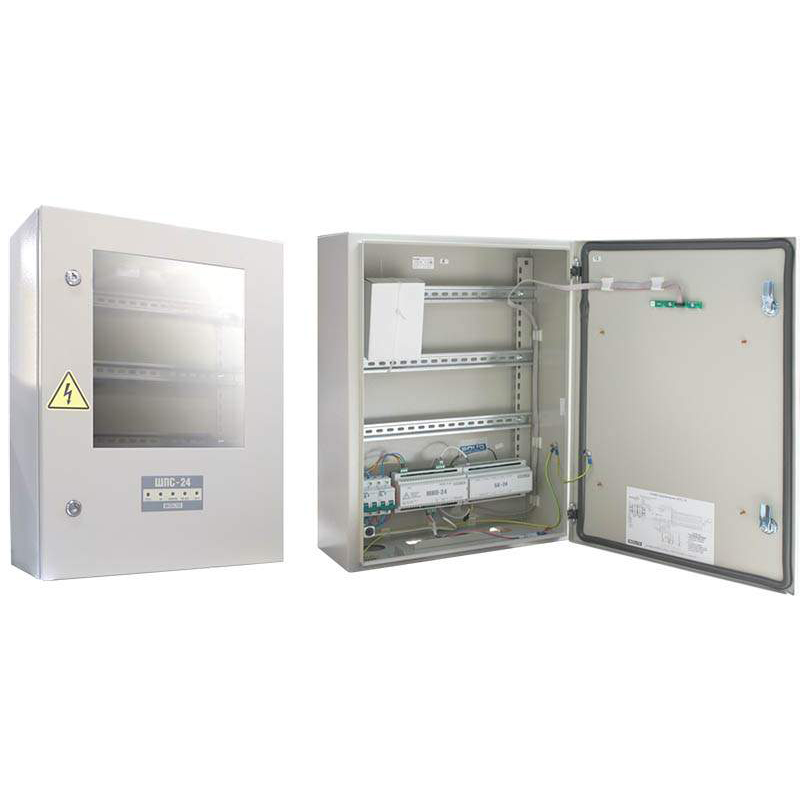

Болид ШПС-24 исп.10 Шкаф пожарной сигнализации

Что это за шкаф

ШПС-24 объединяет в одном корпусе три функции: место под приборы, их питание напряжением 24 В с резервом от батарей и коммутацию линий RS-485. Внутри монтируют пожарную автоматику и приёмно-контрольные приборы ОПС, а через изолированные интерфейсы выводят связь к внешним контроллерам. При разработке производитель учитывал требования СП 484.1311500.2020.

Оболочка шкафа выполнена со степенью защиты IP54: пыль внутрь не проникает в количестве, мешающем работе, а брызги воды с любого направления не опасны. Это расширяет выбор помещений для установки.

Как работает

Шкаф получает питание от однофазной сети переменного тока 230 В частотой 50/60 Гц, вводов питания предусмотрено 2. Пока сеть есть, выходы выдают (27,2 ± 0,6) В. При её отключении нагрузку подхватывают 2 аккумулятора, и напряжение держится в пределах 19–27 В.

• Нагрузка — номинальный суммарный ток 2 А на 7 выходов «24 В»; с одного выхода можно взять не больше 0,4 А.
• Линии RS-485 в шкафу — 7 выходов, приборы подключают отрезками длиной до 10 м.
• Связь наружу — 2 изолированных порта RS-485 для внешних устройств; на скорости 9600 бит/с линия может достигать 3000 м. Изоляция между линиями и другими цепями выдерживает не менее 500 В, 50 Гц.
• Потребление — от сети не более 120 ВА при 220 В и номинальном токе нагрузки.
• Дооснащение — поддерживается установка монтажного комплекта МК-1.

Основные характеристики

Характеристики — по данным производителя. Потребляемая мощность приведена без учёта дополнительных потребителей.

Где применяется

Производственные и складские комплексы, бизнес-центры, учебные и медицинские здания — объекты, где приборы пожарной сигнализации работают от 24 В и связаны сетью RS-485. Благодаря IP54 шкаф подходит для технических помещений с пылью и возможными брызгами воды.

Совместимость

Внутрь монтируют приёмно-контрольные приборы и модули пожарной автоматики на 24 В — например, из разделов контрольные панели и модули и расширители ОПС; напряжение и потребляемый ток каждого прибора проверяют по паспорту. Внешние контроллеры подключаются к двум изолированным портам RS-485. Конкретные модели, согласованные со шкафом, уточните у менеджера.

Как подобрать

• Питание приборов. Проверьте, что всё оборудование для установки внутри рассчитано на 24 В.
• Расчёт нагрузки. На 7 выходов приходится 2 А номинального тока. Если нагрузить все семь по 0,4 А, предел будет превышен, поэтому потребление приборов суммируют заранее.
• Длина линий. Внутри шкафа отрезок RS-485 до прибора — до 10 м, к внешним контроллерам — до 3000 м при 9600 бит/с.
• Помещение. IP54 допускает пыльные помещения и места, где возможны брызги. Шкаф с батареями весит до 30 кг — выбирайте прочное место крепления.

Смотрите другие приборы в разделе пожарная сигнализация.

Покупка и установка в Казахстане

Цена Болид ШПС-24 исп.10 обновляется в карточке товара. Отгружаем из Караганды по всему Казахстану: Астана, Алматы, Шымкент и другие города. XCOMNS проектирует пожарную сигнализацию, монтирует шкафы и приборы и запускает систему в работу — оставьте заявку.

Часто задаваемые вопросы

Какой ток можно снять с шкафа?

Номинальный суммарный ток нагрузки — 2 А, при этом каждый из выходов «24 В» отдаёт не больше 0,4 А.

Можно ли установить ШПС-24 в пыльном помещении?

Да, оболочка имеет степень защиты IP54: она защищена от пыли и от брызг воды.

На какое расстояние можно вынести внешние устройства по RS-485?

До 3000 м на скорости 9600 бит/с. Для этого в шкафу есть 2 изолированных интерфейса RS-485.
