Полисервис ИПДЛ-Д-11/4Р Извещатель пожарный дымовой линейный

Что это за извещатель

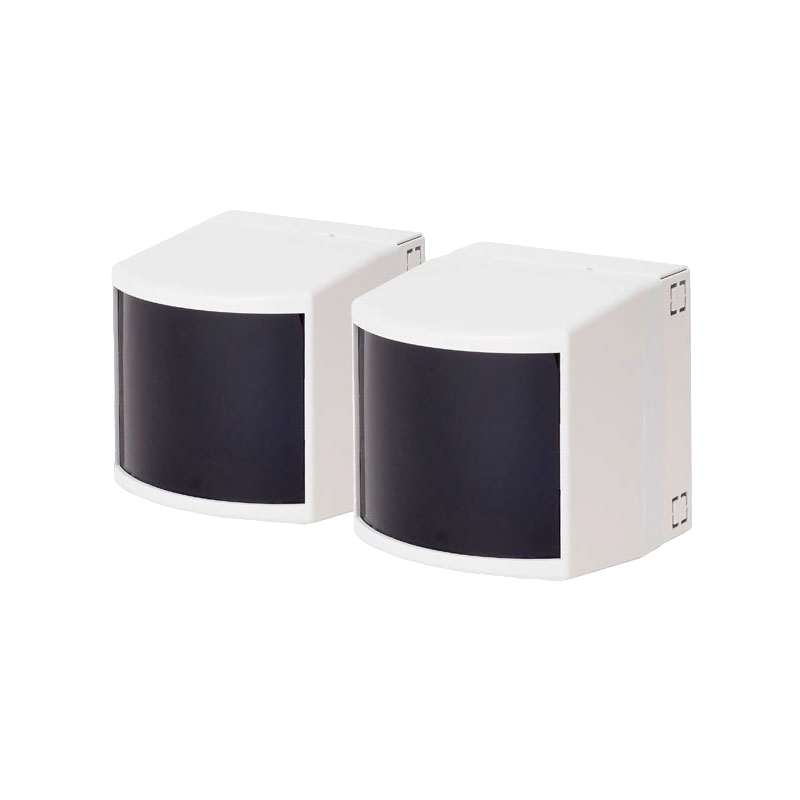

Линейный дымовой извещатель состоит из двух блоков — излучателя и приёмника, которые крепят на противоположных стенах. Между ними проходит оптический луч. Когда в зоне появляется дым, приёмник фиксирует ослабление луча, и извещатель формирует сигнал «Пожар». Один линейный извещатель закрывает длинную зону, где иначе пришлось бы ставить под потолком ряд точечных датчиков.

ИПДЛ-Д-11/4Р работает при расстоянии между излучателем и приёмником от 8 до 150 м и контролирует площадь до 1350 м². Оба блока одинаковые по размеру — 90 × 82 × 95 мм, масса извещателя — 0,6 кг. Направление луча выставляют встроенным юстировочным устройством.

Как работает

После подачи питания извещатель не более чем за 20 с переходит в дежурный режим и дальше непрерывно контролирует луч. Задымление между блоками приводит к формированию сигнала «Пожар», который принимает прибор пожарной сигнализации.

• Юстировка. Оптическую ось луча можно наклонить на ±5° по вертикали и на ±10° по горизонтали — так блоки сводят друг на друга, даже если точки крепления на стенах немного смещены.
• Питание. Напряжение — от 8 до 28 В. Излучатель потребляет не более 5 мА, приёмник — не более 15 мА.
• Устойчивость к засветке. Работоспособность сохраняется при фоновой освещённости до 12 000 лк — это важно для залов с окнами, световыми фонарями и мощными светильниками.
• Ресурс. Средняя наработка на отказ в дежурном режиме — не менее 60 000 ч, средний срок службы — не менее 10 лет.

Основные характеристики

Характеристики — по данным производителя. Число извещателей на объект определяют по проекту с учётом геометрии помещения.

Где применяется

Складские и производственные корпуса, ангары, торговые, спортивные и выставочные залы, атриумы — помещения с большой площадью и высокими потолками, где расстояние между противоположными стенами укладывается в 8–150 м. Нижний предел рабочей температуры −25 °C допускает установку в неотапливаемом складе, если зимой там не бывает холоднее. Оболочка IP41 защищает только от вертикально падающих капель, поэтому извещатель предназначен для помещений.

Совместимость

Сигнал «Пожар» от извещателя принимает приёмно-контрольный прибор пожарной сигнализации. Питание 8–28 В подают от прибора или отдельного источника, учитывая ток до 5 мА на излучатель и до 15 мА на приёмник. Схему подключения к шлейфу производитель в описании не приводит — уточните её при подборе контрольной панели.

Как подобрать

• Расстояние. Измерьте длину зоны между стенами, на которых встанут блоки: она должна быть в пределах 8–150 м. В небольших комнатах линейный извещатель не нужен — там ставят точечные дымовые.
• Площадь. Один извещатель контролирует до 1350 м². Для зала большей площади понадобится несколько лучей.
• Температура. Нижний предел — −25 °C. В холодном складе, где зимой морознее, извещатель работать не рассчитан.
• Прямая видимость. Между излучателем и приёмником не должно быть стеллажей, кран-балок и других преград, перекрывающих луч.
• Освещение. Если луч проходит у окон или под световыми фонарями, проверьте, что засветка не превышает 12 000 лк.

Другие датчики — в разделе извещатели, приборы и оповещение — в разделе пожарная сигнализация.

Покупка и установка в Казахстане

Актуальная цена извещателя Полисервис ИПДЛ-Д-11/4Р — в карточке товара. Отправим его из Караганды в Астану, Алматы, Шымкент и другие города, поможем рассчитать количество лучей на объект, смонтируем блоки и выполним юстировку. Написать или позвонить в XCOMNS.

Часто задаваемые вопросы

На какое расстояние можно разнести излучатель и приёмник?

От 8 до 150 м. Максимальная площадь, которую контролирует один извещатель, — 1350 м².

Подойдёт ли извещатель для неотапливаемого склада?

Да, если температура в помещении не опускается ниже −25 °C: рабочий диапазон — от −25 до +55 °C. Степень защиты IP41 рассчитана на помещения, а не на улицу.

Не помешает ли солнечный свет из окон?

Производитель указывает, что извещатель сохраняет работоспособность при фоновой освещённости до 12 000 лк.
