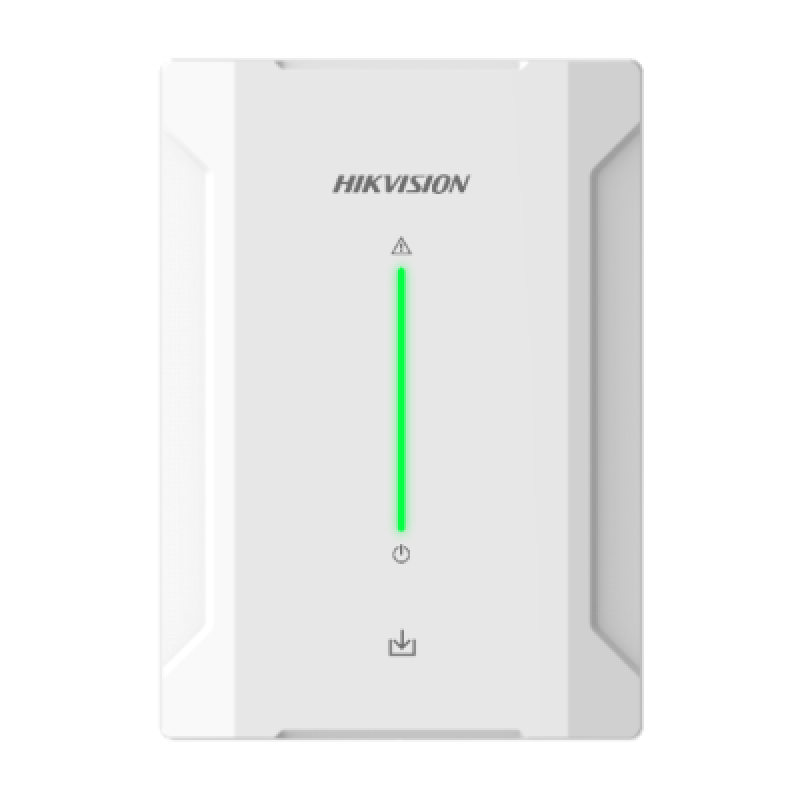

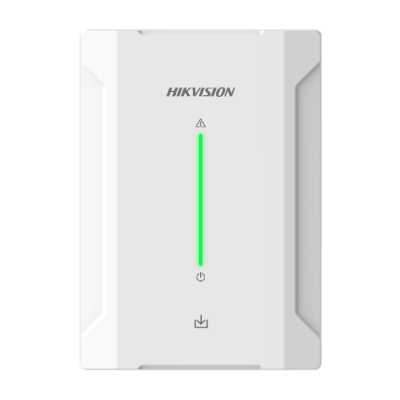

Hikvision DS-PM1-O4L-H Проводное 4-х контактное слаботочное реле

Что это за релейный модуль

Релейный модуль добавляет контрольной панели управляемые выходы. Панель подаёт команду, реле замыкает или размыкает цепь внешнего устройства — сирены, светового указателя, замка, вентилятора. Слаботочные реле рассчитаны на низковольтные цепи, а не на сетевое напряжение.

DS-PM1-O4L-H несёт на плате четыре таких реле: каждое коммутирует 6–30 В при токе до 5 А. Кроме того, у модуля есть выход питания 9–12 В DC до 500 мА — от него можно запитать подключённое оборудование. Корпус пластиковый, 110 × 155 × 32,5 мм, вес — 285 г.

Как работает

Модуль соединяется с панелью по шине Speed-X. Портов шины два: восходящий идёт к контрольной панели, нисходящий — к следующему модулю расширения. Так несколько модулей собирают в цепочку, не прокладывая к панели отдельный кабель от каждого.

• Реле — 4 выхода, 6–30 В, до 5 А.
• Выход питания — 9–12 В DC, не более 500 мА.
• Питание модуля — 11–24 В DC, номинал 12 В. Ток потребления — до 153 мА, в режиме покоя 70 мА.
• Защита — тамперы на передней и задней стороне корпуса.
• Индикация и сервис — светодиоды питания и неисправности, последовательный порт TTL.

Основные характеристики

Характеристики — по данным производителя.

Где применяется

Офисы, магазины, склады и частные дома, где охранная система должна не только сообщать о тревоге, но и управлять оборудованием: включать светозвуковые оповещатели, дежурный свет или низковольтную автоматику. Модуль ставят в помещении: верхняя граница рабочей температуры — +40 °C, нижняя — −10 °C.

Совместимость

Модуль подключается к контрольной панели с шиной Speed-X — поддерживает ли её конкретная панель, уточните у менеджера. На реле заводят низковольтные нагрузки до 30 В и 5 А, например светодиодное освещение на 12 или 24 В. XCOMNS — официальный партнёр Hikvision.

Как подобрать

• Нагрузка. Сложите ток устройств на каждом выходе: он не должен превышать 5 А, напряжение — 30 В. Сетевые потребители подключают через промежуточный контактор.
• Число выходов. Если четырёх реле мало, добавьте ещё один модуль через нисходящий порт Speed-X.
• Питание периферии. Встроенного выхода 500 мА хватает на небольшие устройства. Для мощных нагрузок нужен отдельный блок питания.
• Место установки. Сухое помещение, где температура держится от −10 до +40 °C; не ставьте модуль в неотапливаемый щит на улице.

Устройства для автоматизации дома — в разделе освещение для умного дома.

Покупка и установка в Казахстане

Актуальная цена DS-PM1-O4L-H — в карточке товара. Привезём модуль из Караганды в Астану, Алматы, Шымкент или другой город, рассчитаем нагрузки на реле и подключим к охранной системе. Контакты для заявки.

Часто задаваемые вопросы

Можно ли подключить к реле сетевую нагрузку?

Напрямую — нет: реле рассчитаны на 6–30 В и ток до 5 А. Для сетевых потребителей используют промежуточный контактор, катушкой которого управляет реле модуля.

Как подключить несколько модулей?

Цепочкой по шине Speed-X: первый модуль соединяют с панелью через восходящий порт, следующий — к его нисходящему порту.
