HM-TD3028T-2/Q (2.1mm)

Что это за тепловизионная камера

Тепловизор строит изображение по тепловому излучению, а не по видимому свету. Там, где обычная камера показывает просто щит или шкаф управления, тепловизионная видит нагретый контакт, кабель или двигатель. Модели с измерением температуры дополнительно оценивают, насколько объект горячий, — это помогает заметить перегрев раньше, чем начнётся возгорание.

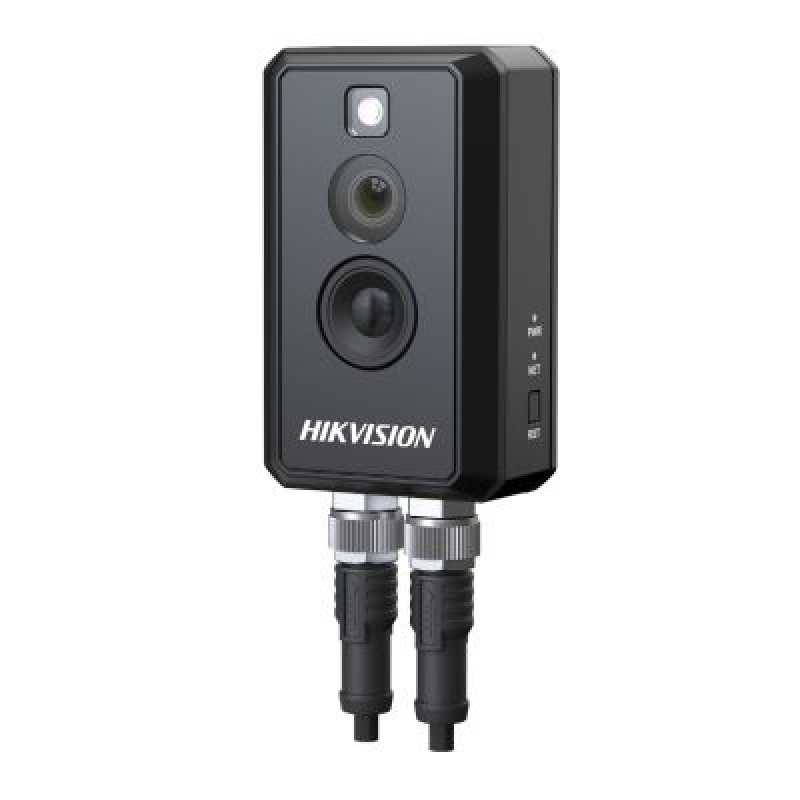

HM-TD3028T-2/Q объединяет в компактном кубическом корпусе два канала. Тепловизионный модуль с разрешением 256 × 192 и фиксированным объективом 2,1 мм охватывает 90° × 64,2°. Оптическая камера 4 Мп (2688 × 1520) с объективом 1,4 мм даёт угол обзора 96,9°. Корпус размером 56 × 38,9 × 111,2 мм весит 0,335 кг и защищён по IP67.

Как работает

Камера передаёт по сети изображение с обоих каналов с частотой 25 к/с: тепловое выводится в разрешении 1280 × 960, оптическое — 2688 × 1520. Оператор переключается между тепловизионным и оптическим отображением, а встроенная функция измерения температуры показывает нагрев объектов в кадре.

• Измерение температуры — в диапазоне от −20 до +150 °C с точностью ±2 °C.
• Оптический канал — чувствительность 0,06 лк, цифровой зум 4×, шумоподавление 3D DNR, встроенная подсветка.
• Внешние устройства. Два тревожных выхода и порт RS-485 передают сигналы на внешнее оборудование — сирену, контроллер, систему автоматизации.
• Сеть и протоколы — порт RJ45, сжатие H.265, H.264 и MJPEG, поддержка ONVIF, ISAPI, SDK и протокола Hikvision.
• Питание — от 12 В постоянного тока или по PoE (IEEE 802.3af), потребление 5 Вт.
• Настройка — через многоязычное экранное меню.

Основные характеристики

Характеристики — по данным производителя для исполнения HM-TD3028T-2/Q (2.1mm). Спецификация серии опубликована для ревизии HM-TD3028T-2/Q(B), и верхняя граница диапазона измерения температуры и скорость сетевого порта в документации производителя указаны по-разному — уточните их у менеджера.

Где применяется

Производитель рекомендует камеру для предотвращения пожаров в электрических системах и промышленной автоматизации. Типичные места установки — электрощитовые, распределительные и релейные шкафы, кабельные помещения, шкафы управления станками и конвейерами. Угол тепловизора 90° позволяет охватить щит целиком с небольшого расстояния, а маленький корпус помещается даже внутри тесного помещения. Корпус IP67 защищён от пыли и воды, но за пределами отапливаемых помещений учитывайте нижнюю границу рабочей температуры.

Совместимость

По ONVIF, ISAPI, SDK или протоколу Hikvision камера подключается к IP-видеорегистраторам и системам видеонаблюдения; для хранения архива в регистратор устанавливают жёсткие диски. Питание подают по PoE от коммутатора стандарта 802.3af или от блока питания 12 В. Тревожные выходы и RS-485 используют для связи с внешней сигнализацией и автоматикой.

Как подобрать

• Расстояние до объекта. Разрешение тепловизора — 256 × 192 при угле 90°: камера рассчитана на контроль щитов и оборудования вблизи, а не на наблюдение за большой территорией.
• Температурный диапазон задачи. Для контроля перегрева электрооборудования подходит диапазон до +150 °C. Если нужно измерять более горячие объекты, заранее уточните предел у менеджера.
• Климат. Рабочая температура — от −20 до +60 °C. В неотапливаемых щитовых и на улице в Караганде, Астане и других городах с холодной зимой бывает холоднее, поэтому место установки выбирайте с учётом мороза.
• Питание и кабель. PoE 802.3af позволяет обойтись одним сетевым кабелем: камера потребляет всего 5 Вт.

Другие модели — в разделе IP-камеры.

Покупка и установка в Казахстане

Актуальная цена Hikmicro HM-TD3028T-2/Q — в карточке товара. Доставим камеру из Караганды в Астану, Алматы, Шымкент и другие города, поможем выбрать точки установки в электрощитовой и настроим измерение температуры и тревожные выходы. Задать вопрос по тепловизору.

Часто задаваемые вопросы

Какую температуру измеряет камера?

Для этого исполнения указан диапазон от −20 до +150 °C с точностью ±2 °C. В документации производителя верхний предел приводится по-разному, поэтому для задач с более горячими объектами уточните его у менеджера.

Можно ли питать камеру по PoE?

Да, камера поддерживает PoE по стандарту IEEE 802.3af. Второй вариант — блок питания 12 В постоянного тока. Потребляемая мощность — 5 Вт.

Будет ли камера работать в неотапливаемой щитовой зимой?

Рабочий диапазон — от −20 до +60 °C, корпус защищён по IP67. Если температура в помещении опускается ниже −20 °C, камеру ставят в утеплённую зону.
