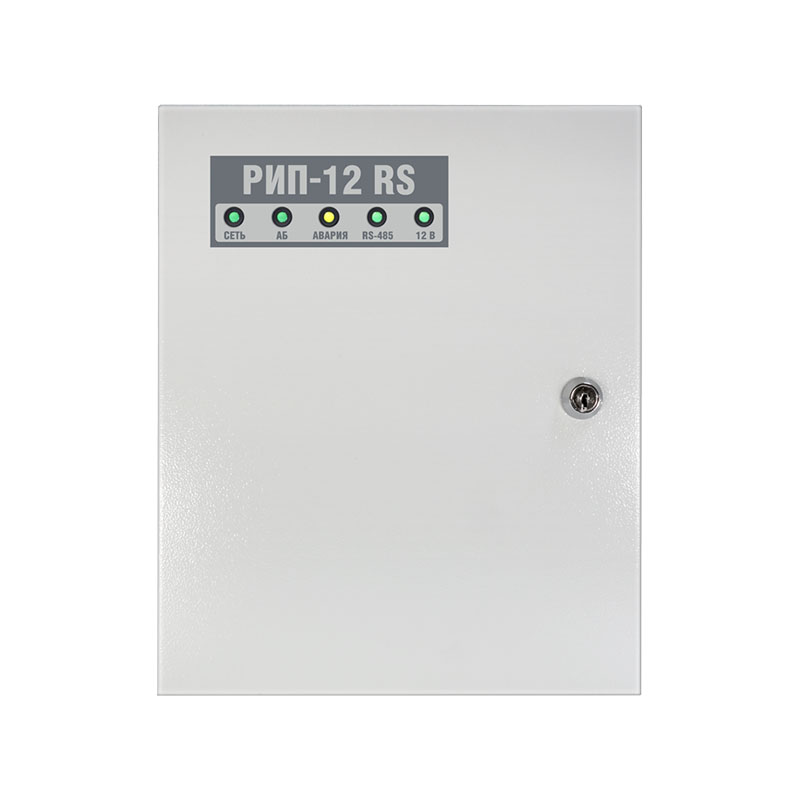

Болид РИП-12 (исп.60) Резервированный источник питания (РИП-12-3/17М1-Р-MODBUS)

Что это за источник питания

РИП-12-3/17М1-Р-MODBUS — резервированный источник, который встраивается в систему диспетчеризации. Кроме выхода питания и аккумуляторного резерва, у него есть порт RS-485 с протоколом Modbus-RTU. Modbus-RTU — открытый промышленный протокол: его поддерживают контроллеры, панели операторов и SCADA-системы. Поэтому исполнение 60 производитель предназначает для автоматизации: питания приборов контроля и управления, датчиков и другого инженерного оборудования.

Номинальный выходной ток — 3 А, максимальный — 4 А, аккумулятор — 17 А·ч. Корпус М1 со степенью защиты IP30 имеет размеры 255 × 310 × 95 мм; с установленной батареей источник весит до 8 кг.

Как работает

От сети 150–253 В источник выдаёт 13,6 ± 0,6 В. При отключении сети нагрузка питается от аккумулятора, выходное напряжение — 9,5–13,5 В. Сам источник расходует от батареи не более 40 мА, а от сети потребляет максимум 120 ВА.

• Диспетчеризация. Интерфейс RS-485, протокол Modbus-RTU.
• Реле «Неисправность». Один выход на оптореле коммутирует до 80 В и 50 мА — его заводят на вход контроллера как дублирующий сигнал аварии.
• Журнал. Буфер хранит 95 событий.
• Индикация и вскрытие. 5 светодиодов показывают режимы работы и неисправности; есть звуковой сигнализатор и датчик вскрытия корпуса.
• Настройка. Источник программируют в программе MProg.

Основные характеристики

Характеристики — по данным производителя. Набор данных, доступных по Modbus, уточняйте в документации к источнику.

Где применяется

Объекты с диспетчеризацией инженерных систем: котельные и тепловые пункты, насосные, вентиляционные камеры, щиты автоматики торговых и бизнес-центров. Источник питает контроллеры и датчики и подключается к той же линии RS-485, что и остальное оборудование на Modbus. Устанавливают его в помещении с температурой от −10 до +40 °C; допустимая влажность — до 93 % при +40 °C.

Совместимость

По RS-485 источник подключают к контроллеру, шлюзу или SCADA-системе, работающим по Modbus-RTU. Выход 13,6 В рассчитан на оборудование 12 В. Для резерва нужен аккумулятор 17 А·ч — модели есть в разделе аккумуляторы и батареи.

Как подобрать

• Нужна ли диспетчеризация. Исполнение 60 выбирают, когда источник должен работать в сети Modbus-RTU. Если интерфейс не нужен, достаточно РИП без RS-485.
• Нагрузка. Номинальный ток — 3 А, максимальный — 4 А. Считайте суммарное потребление датчиков и приборов с запасом.
• Резерв. Батарея 17 А·ч; сам источник берёт от неё до 40 мА. Сколько система продержится без сети, определяет суммарный ток нагрузки.
• Проводка. Линию RS-485 и цепь реле подключают проводом 0,2–2,5 мм² к винтовым клеммам, настройку выполняют в MProg.

Другие источники — в разделе блоки питания.

Покупка и установка в Казахстане

Актуальная стоимость РИП-12 исп. 60 — в карточке. XCOMNS доставляет оборудование из Караганды в Астану, Алматы, Шымкент и другие города, монтирует источники и подключает их к системам диспетчеризации. Обсудить проект.

Часто задаваемые вопросы

Какой протокол у РИП-12 исп. 60?

Modbus-RTU по интерфейсу RS-485. Программирование источника — в программе MProg.

Что происходит при отключении сети?

Нагрузка переходит на аккумулятор 17 А·ч, выходное напряжение — 9,5–13,5 В. Собственное потребление источника от батареи — не более 40 мА.

Сколько весит источник с батареей?

Не более 8 кг; без батареи — не более 2,5 кг.
