Экспокабель КПСнг(А)-FRLS 2х2х0,35 кабель (ТехноКабель-НН)

Что это за кабель

Кабели КПСнг(А)-FRLS используют в системах, которые должны сохранять работоспособность в условиях пожара. Индекс нг(А) говорит, что кабель не распространяет горение, а FRLS — об огнестойкости и малом выделении дыма и газов. Производитель допускает как групповую, так и одиночную прокладку.

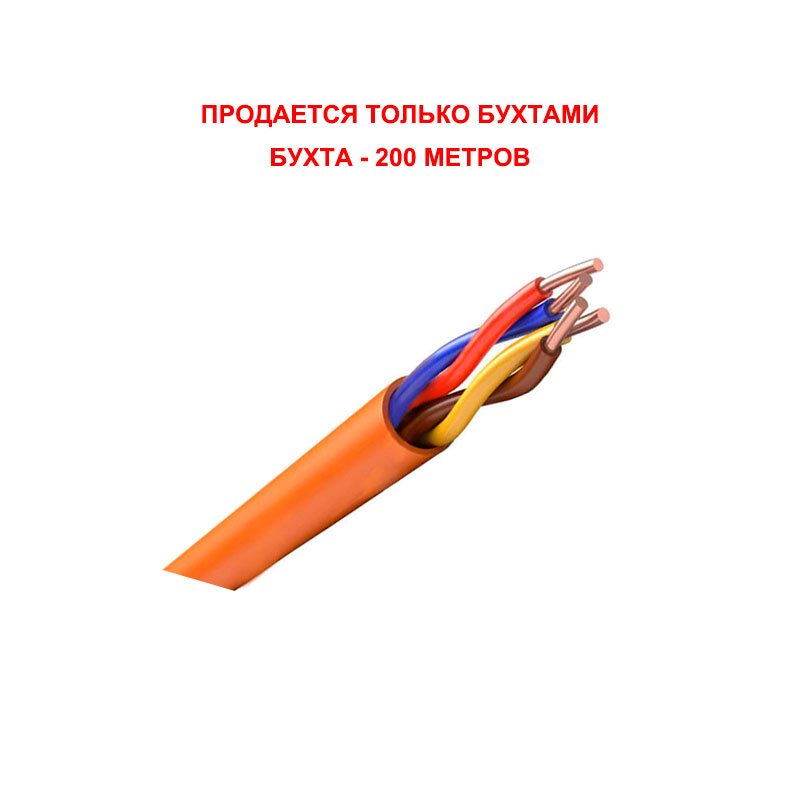

Особенность исполнения 2х2х0,35 — две пары, то есть четыре однопроволочных проводника сечением 0,35 мм² в общей оболочке. Жила тонкая, номинальный диаметр — 0,67 мм, поэтому весь кабель укладывается в наружный диаметр до 5,8 мм и весит 42,44 кг/км.

Как работает

Каждая пара — самостоятельная цепь. По одной можно вести шлейф, по другой — сигнал управления, и второй кабель на этом участке прокладывать не придётся.

• Низкая ёмкость. Ёмкость пары — не более 55 нФ/км: чем она ниже, тем меньше линия искажает сигнал на длине.
• Затухание. На частоте 1 кГц при 20 °C — не более 1,9 дБ/км.
• Сопротивление жилы. До 60 Ом/км — тонкие жилы подходят для слаботочных цепей, а при большом токе дадут заметное падение напряжения.
• Изоляция. Не менее 100 МОм·км при 20 °C, рабочее напряжение — до 300 В.

Основные характеристики

Характеристики — по данным производителя.

Где применяется

Трассы, где рядом идут несколько слаботочных линий: шлейфы пожарной сигнализации, линии связи между приборами и пультами, цепи управления оповещением и пожаротушением. Типичные объекты — офисные и жилые здания, школы, склады. Нижняя граница рабочих температур −50 °C не мешает вести кабель через неотапливаемые помещения.

Совместимость

Жилы 0,35 мм² заводят на клеммы приборов, извещателей и модулей — проверьте, что клеммы надёжно зажимают тонкую однопроволочную жилу. Рабочее напряжение цепей не должно превышать 300 В. Короба, лотки и крепёж для трассы — в разделе кабельные лотки и монтаж.

Как подобрать

• Две линии в одной трассе. Если к точке нужно подвести две слаботочные цепи, один кабель с двумя парами заменит два однопарных и сэкономит место в коробе.
• Длина и ток. При сопротивлении до 60 Ом/км на жилу этот кабель годится для сигнальных цепей. Для питания потребителей на удалении подбирают сечение больше.
• Компактность. Четыре проводника в диаметре до 5,8 мм удобно вести в тесных кабель-каналах и гофре.
• Запас на разделку. В бухте 200 м — считайте длину трассы с запасом на подключение к клеммам.

Кабели с другим числом пар и сечением — в разделе сигнальные и ОПС кабели.

Покупка и установка в Казахстане

Цену Экспокабель КПСнг(А)-FRLS 2х2х0,35 держим актуальной в карточке товара. Кабель отправляем из Караганды — в Астану, Алматы, Шымкент и любой другой город Казахстана. Команда XCOMNS смонтирует охранно-пожарную сигнализацию и оповещение и выполнит пусконаладку — запросить расчёт.

Часто задаваемые вопросы

Можно ли питать по этому кабелю устройства?

Маломощные — да. Сопротивление жилы 0,35 мм² — до 60 Ом/км, поэтому при большом токе или длинной линии напряжение у устройства заметно упадёт, и сечение лучше взять больше.

Сколько цепей можно проложить одним кабелем?

Две: в кабеле две пары, всего четыре проводника.
