DS-3D501T-A

Что это за медиаконвертер

Медиаконвертер нужен там, где сетевые узлы разделяют километры: витая пара рассчитана на короткие сегменты, а одномодовое волокно переносит сигнал гораздо дальше. Устройство принимает трафик с медного порта и превращает его в световой сигнал, а ответный конвертер на другом конце выполняет обратное преобразование.

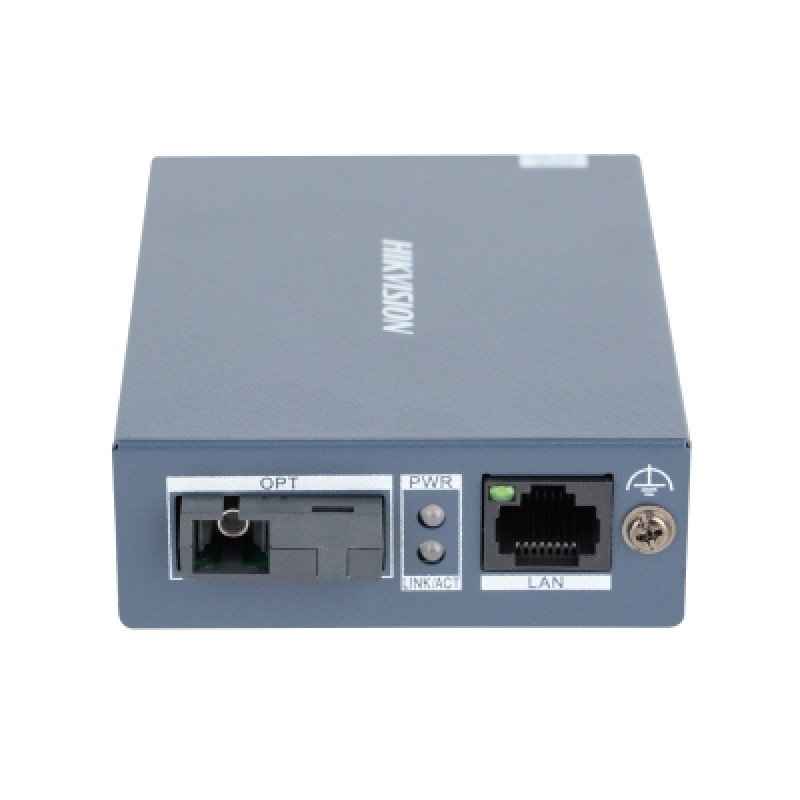

DS-3D501T-A — трансивер с дальностью до 20 км. Его передатчик работает на 1310 нм, приёмник — на 1550 нм, и обе волны делят одну жилу кабеля. Медный интерфейс RJ45 согласуется на 10, 100 или 1000 Мбит/с, оптический SC рассчитан на 1000 Мбит/с.

Как работает

После включения конвертер сразу начинает передавать данные — IP-адрес и настройка ему не нужны. Выходная мощность от −9 до −3 дБм и чувствительность приёмника −24 дБм дают паспортную дальность 20 км.

• Пропускная способность — коммутация 4 Гбит/с, пересылка 2,98 млн пакетов в секунду.
• Электропитание — 5 В DC и 0,6 А; пиковое потребление 3 Вт, в простое 1,5 Вт.
• Грозозащита — защита от импульсных перенапряжений до 4 кВ.
• Корпус — металлический, для настольной установки, размером 71,6 × 26,1 × 94,1 мм.

Основные характеристики

Характеристики — по данным производителя.

Где применяется

Линии, где между узлами несколько километров: видеонаблюдение на отдалённых участках рудников и карьеров, связь промплощадки с офисом, насосные станции водоводов, посты охраны на протяжённых периметрах. Корпус не имеет заявленной защиты от влаги, поэтому на удалённой точке конвертер размещают в шкафу вместе с коммутатором.

Совместимость

К порту RJ45 подключают PoE-коммутатор с камерами или маршрутизатор офисной сети. На противоположном конце линии нужен гигабитный конвертер с портом SC, передающий на 1550 нм и принимающий на 1310 нм.

Как подобрать

• Реальная длина трассы. 20 км — паспортная дальность. Каждая сварка, разъём и кросс вносят затухание, поэтому на длинной линии с большим числом соединений запас мощности стоит проверить при проектировании.
• Ответный конвертер. Этот трансивер передаёт на 1310 нм. Вторая сторона должна передавать на 1550 нм, иначе приёмники не увидят сигнал.
• Скорость оптики. Оптический порт работает на 1000 Мбит/с — ответное устройство подбирают с такой же скоростью.
• Питание на удалённой точке. Устройству нужно 5 В DC и не более 3 Вт; рабочая температура — от −20 °C, в промерзающем шкафу нужен обогрев.

Модули и конвертеры для оптических линий — в разделе SFP-модули. Компания XCOMNS имеет статус официального партнёра Hikvision.

Покупка и установка в Казахстане

Актуальная цена DS-3D501T-A — в карточке товара. Спроектируем оптическую линию до удалённого объекта, привезём оборудование из Караганды в Астану, Алматы, Шымкент или другой город и выполним пусконаладку. Контакты.

Часто задаваемые вопросы

Что нужно для запуска линии на 20 км?

Два конвертера с обратными длинами волн, одна жила одномодового волокна с разъёмами SC и питание 5 В DC на каждой стороне.

Сколько потребляет конвертер?

Не более 3 Вт под нагрузкой и 1,5 Вт в простое при питании 5 В DC, 0,6 А.

Можно ли оставить конвертер в неотапливаемом помещении зимой?

Рабочий диапазон — от −20 до +60 °C. Если температура опускается ниже, устройство выходит за паспортные условия, хотя хранить его допускается от −40 °C.
