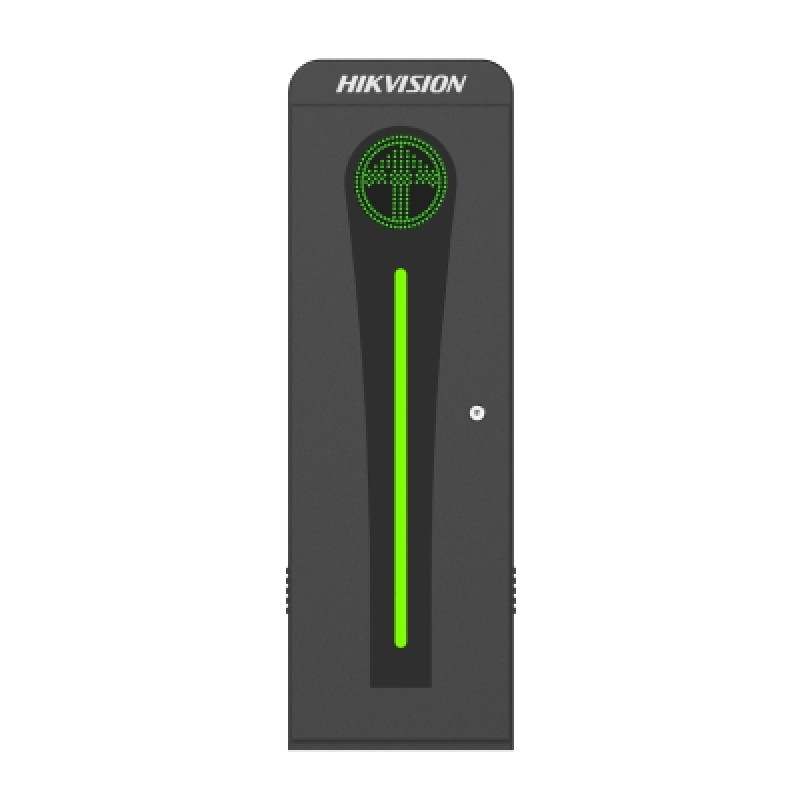

Hikvision DS-TMG320-ML/B(Barrier Body) Шлагбаум автоматический (тумба)

Что это за привод шлагбаума

Тумба — основная часть шлагбаума: в стальном корпусе стоят двигатель и плата управления, на выходной узел крепится стрела. В позиции Barrier Body стрелы нет, её выбирают из списка совместимых моделей. ML/B из серии DS-TMG320/B работает со стрелами 3–4 м и поднимает стрелу влево.

От LL/B и LR/B эта модель отличается набором стрел. К ней подходят октагональные стрелы 3 и 4 м, телескопическая 2,6–4 м, складная 1,5 + 1,5 м, облегчённая 3 м и облегчённая складная 1,5 + 1,5 м. Короткие стрелы двигаются быстрее: октагональная 3 м поднимается и опускается за 3 с. С тем же набором стрел, но с правым направлением выпускается MR/B.

Как работает

Привод построен на малошумном бесщёточном двигателе постоянного тока 24 В, сама тумба питается от сети 110 или 220 В — напряжение переключается. Производитель заявляет ресурс 2 500 000 циклов и рабочий цикл 100 %: привод рассчитан на работу без перерывов даже на загруженном въезде.

• Внешние команды. Три входа — открыть, закрыть и остановить стрелу — принимают сигналы от кнопок или контроллера доступа.
• Защита от падения стрелы. Режимы защиты работают по ИК-датчику, детектору транспорта или радару, для них выделен отдельный вход.
• Положение стрелы контролируют концевые выключатели: у тумбы есть входы для верхнего и нижнего положения.
• Таймер закрытия опускает стрелу после паузы до 600 с, с завода стоит 30 с.
• Пульты и RS-485. Тумба принимает радиопульты 433,5 МГц и запоминает до 64 штук, для связи с внешним оборудованием есть порт RS-485.
• Приложение. Параметры меняют со смартфона, подключившись к тумбе по Bluetooth.

Основные характеристики

Характеристики — по данным производителя. Скорость указана отдельно для каждой совместимой стрелы.

Где применяется

Въезды во дворы жилых комплексов, парковки у офисов и магазинов, стоянки у больниц и учебных заведений, ворота небольших предприятий — везде, где проезд перекрывается стрелой 3–4 м. Складные стрелы 1,5 + 1,5 м ставят в подземных паркингах и под навесами. Корпус с защитой IP54 устанавливают на улице.

Совместимость

Стрелу и датчики подбирают под тумбу, комплектующие смотрите в разделе аксессуары и крепёж СКУД — подходят только стрелы, перечисленные производителем для ML/B и MR/B. Для проезда по картам или брелокам входы тумбы подключают к контроллеру доступа.

Как подобрать

• Ширина проезда. ML/B закрывает въезды, где хватает стрелы до 4 м. Для стрел 4–6 м в серии есть LL/B.
• Скорость. Быстрее всего работают октагональная и облегчённая стрелы 3 м — по 3 с на подъём и опускание. Телескопическая 2,6–4 м опускается за 4,5 с.
• Высота над въездом. Под перекрытием паркинга нужна складная стрела 1,5 + 1,5 м или её облегчённый вариант.
• Сторона. Стрела у ML/B уходит влево, зеркальное исполнение — MR/B.
• Работа без электричества. Подъём стрелы при отключении питания возможен только с дополнительным модулем — учтите его в смете.

Сравнить с другими моделями можно в разделе шлагбаумы.

Покупка и установка в Казахстане

Цена ML/B указана в карточке и может меняться, поэтому уточняйте её при заказе. Соберём комплект — тумба, стрела, датчик — и отправим его из Караганды в Астану, Алматы, Шымкент или ваш город. Монтаж и пусконаладку выполняют инженеры XCOMNS. Контакты.

Часто задаваемые вопросы

Какие стрелы подходят к DS-TMG320-ML/B?

Октагональные 3 и 4 м, телескопическая 2,6–4 м, складная 1,5 + 1,5 м, облегчённая 3 м толщиной 1,4 мм и облегчённая складная 1,5 + 1,5 м.

Можно ли поставить стрелу длиннее 4 м?

Нет, для этой тумбы производитель такие стрелы не указывает. Для телескопической стрелы 3,6–6 м выбирают LL/B с тем же левым направлением.

Чем ML/B отличается от MR/B?

Только направлением стрелы: у ML/B она левая, у MR/B — правая. Набор совместимых стрел у них одинаковый.
